Nachlaufmessung
Präzise Messung der Nachlaufzeit zur sicheren Auslegung von Schutzeinrichtungen.
Bei Maschinen mit gefahrbringenden Bewegungen muss sichergestellt sein, dass nach dem Auslösen einer Schutzeinrichtung keine Gefährdung mehr besteht, bevor eine Person den Gefahrbereich erreichen kann.
MadeSafe.EU führt Nachlaufzeitmessungen an Maschinen und Anlagen durch und unterstützt Sie bei der sicherheitstechnischen Bewertung und Bestimmung des erforderlichen Sicherheitsabstands.
Die Messung und Bewertung erfolgt unter Berücksichtigung der Anforderungen der EN ISO 13855 sowie der für die jeweilige Maschine relevanten Sicherheitsanforderungen.
Unsere Leistungen
-
Messung der Nachlaufzeit der gefahrbringenden Bewegung
-
Ermittlung der Zeit zwischen dem Auslösen der Schutzeinrichtung und dem sicheren Stillstand
-
Messung verschiedener Betriebszustände und relevanter Bewegungsrichtungen
-
Berücksichtigung von Maschinengeschwindigkeit und Bewegungsablauf
-
Ermittlung des erforderlichen Sicherheitsabstands
-
Bewertung der vorhandenen Position von Schutzeinrichtungen
-
Prüfung von Sicherheitslichtgittern, Lichtvorhängen, Zweihandschaltungen und anderen berührungslos wirkenden Schutzeinrichtungen
-
Bewertung der sicherheitsrelevanten Abschaltkette
-
Durchführung von Wiederholungsmessungen zur Überprüfung der Messergebnisse
-
Dokumentation der Messergebnisse und Prüfbedingungen
-
Erstellung eines nachvollziehbaren Nachlaufmess- und Prüfberichts
Warum ist eine Nachlaufmessung erforderlich?
Das Auslösen einer Schutzeinrichtung führt nicht automatisch zum sofortigen Stillstand einer Maschine. Zwischen dem Erkennen einer Gefahr und dem vollständigen Stillstand können wertvolle Millisekunden vergehen.
Die tatsächlich gemessene Nachlaufzeit ist deshalb eine wichtige Grundlage für die Bestimmung des erforderlichen Sicherheitsabstands.
Ist die Schutzeinrichtung zu nah am Gefahrbereich positioniert, kann eine Person diesen erreichen, bevor die gefahrbringende Bewegung vollständig zum Stillstand gekommen ist.

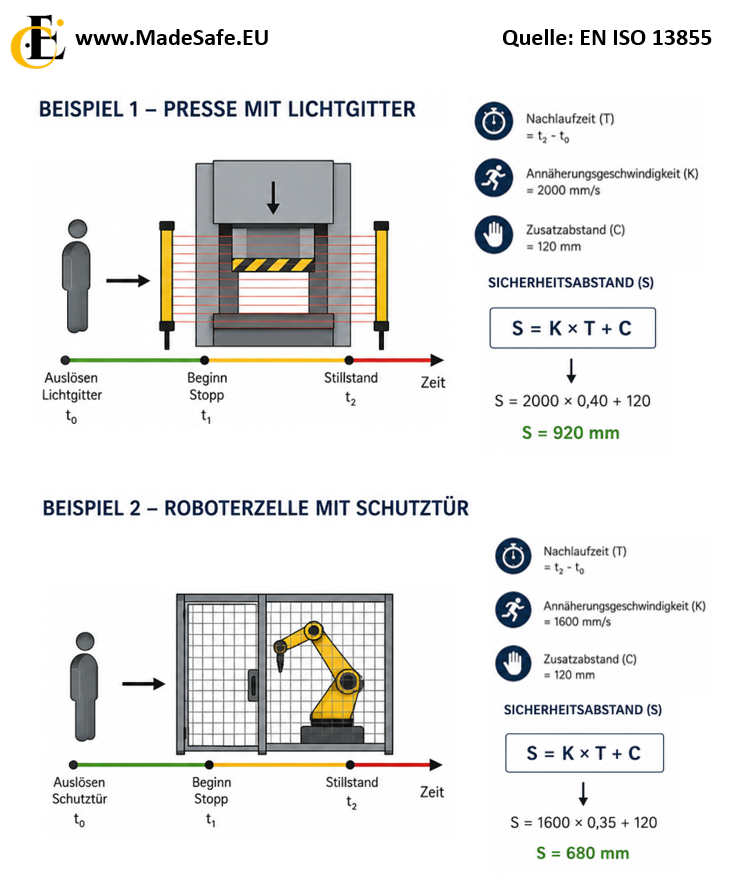

Sicherheitsabstand nach EN ISO 13855
Auf Basis der ermittelten Nachlaufzeit und weiterer relevanter Parameter wird der erforderliche Sicherheitsabstand zur Gefahrenstelle bewertet.
Dabei können unter anderem berücksichtigt werden:
Nachlaufzeit → Annäherungsgeschwindigkeit → Art der Schutzeinrichtung → Erreichbarkeit der Gefahrenstelle → erforderlicher Sicherheitsabstand
Die Messergebnisse dienen als Grundlage für die sicherheitstechnische Beurteilung und die korrekte Positionierung der Schutzeinrichtung.
Typische Anwendungen
Nachlaufmessungen sind insbesondere relevant bei:
-
Pressen und Umformmaschinen
-
Stanzen und Scheren
-
Maschinen mit gefahrbringenden Werkzeugbewegungen
-
Robotern und automatisierten Anlagen
-
Maschinen mit Lichtgittern und Lichtvorhängen
-
Zweihandschaltungen
-
Schutztüren und verriegelten Schutzeinrichtungen (nur Schalter nach Arbeitsstromprinzep)
-
bestehenden Maschinen nach Umbauten oder Änderungen
-
Maschinen im Rahmen einer Sicherheitsabnahme
